심전도 ECG 자동판독의 의미

Table of contents

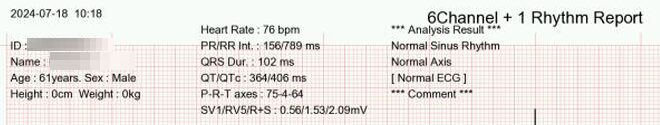

심전도 용지 상단 표기 뜻과 의미

Heart rate : 심장박동수를 의미 (아래 계산기 링크 참조)
- 의학계산기(링크) : 심전도 심박수 계산기 RR 간격으로 분당 심박수 계산
PR/RR int : 각각 PR interval, RR interval 의미
- PR interval : P파의 시작점부터 QRS파의 시작점까지 간격. 주로 방실전도계의 전도 시간을 의미합니다.
- RR interval : 한 QRS 의 R파와 다음 QRS 의 R파 사이의 간격을 의미. RR 간격이 789ms 이므로 1분 (60,000ms) 을 789 ms로 나누면 76.04 가 되고 이는 분당 심박수와 같습니다.
QRS Dur. : QRS duration 으로 QRS complex 의 폭과 같습니다. 심실의 탈분극에 걸리는 시간을 의미합니다.
QT/QTc : QT 는 QT interval 이고 QTc 는 Corrected QT interval 입니다. QT interval 은 심실의 재분극에 걸리는 시간을 의미합니다. QT interval 은 심박수에 따라 달라지는데, 심박수가 빨라지면 QT interval 은 짧아집니다. 심박수의 영향을 교정한 것이 QTc 입니다. (아래 계산기 링크 참조)
- 의학계산기(링크) : Corrected QT interval (QTc) 계산기

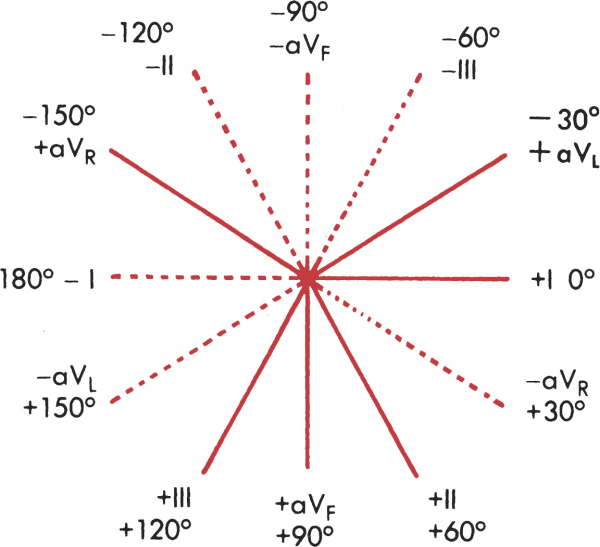

P-R-T axis : 각각 P axis, QRS axis, T axis 를 나타냅니다. 방향은 정면에서 봤을 때 방향입니다. (frontal plane)

Analysis result : 자동판독으로 Normal sinus rhythm 으로 판단하고 진단까지 Normal ECG 라고 결론지었습니다. 기계 자동판독이 항상 정확한 판독은 아니나, 도움이 됩니다. 심전도의 여러 소견을 적어준 후 Normal, Abnormal, Borderline 등으로 결론 짓습니다.
